  • CNC加工刀具选择对人形机器人精密零件加工效率的影响

    CNC加工刀具选择对人形机器人精密零件加工效率的影响

    核心看点:人形机器人量产瓶颈破解关键——选对CNC加工刀具,让精密零件加工效率翻倍,精度不打折!本文从4大核心维度,拆解刀具选择与加工效率的底层逻辑,附具体选型案例与数据参考。

    在人形机器人量产浪潮下,精密零件(如减速器齿轮、传感器支架、关节轴)的加工效率,直接决定企业的产能与竞争力。而CNC加工中,刀具作为直接参与切削的“核心武器”,其选择是否科学,不仅影响零件精度与表面质量,更直接决定加工效率的上限。

    很多加工企业面临这样的困境:设备配置到位、工艺流程完善,但精密零件加工效率始终上不去,频繁换刀、返工更是雪上加霜。其实问题核心往往出在刀具选择上——忽略零件材料、结构与刀具的适配性,再先进的设备也难以发挥最大价值。实践表明,刀具选择对加工效率的影响,主要集中在切削速度、进给效率、刀具寿命与换刀频率四大核心维度,找准适配方案,就能实现效率与精度的双重突破。

    一、刀具材料:决定切削速度,划定效率上限

    刀具材料的高温硬度、耐磨性,直接决定了切削速度的高低,而切削速度是影响加工效率最直接的因素。人形机器人精密零件主流材料为铝合金、钛合金、工程塑料,需针对性选型:

    铝合金零件:优先选用金刚石涂层刀具(PCD)或金刚石刀具,切削速度可达1500-3000r/min,相较于传统硬质合金刀具,效率提升2-3倍;同时高耐磨性可减少刀具磨损,延长连续加工时间,减少中断损耗。

    钛合金零件:钛合金加工时会产生800-1000℃高温,需选用钨钴钛类硬质合金刀具(如YT15)或陶瓷刀具,切削速度可达300-600r/min,较高速钢刀具效率提升50%以上,有效解决钛合金加工效率低下的痛点。

    二、结构与几何参数:适配零件特征,提升进给效率

    刀具的刃口形状、切削角度、刀尖半径等参数,需与零件结构高度适配,才能避免切削振动、减少阻力,提升进给效率,避免返工损耗。

    举两个典型案例,更易理解:

    多孔系结构(如传感器支架):选用整体硬质合金小径钻头,刃口采用螺旋槽设计,排屑顺畅,进给量可提升至0.1-0.15mm/r,相较于普通钻头,钻孔效率提升40%以上;同时高刚性可减少钻孔偏摆,保障孔位精度,避免返工。

    复杂曲面零件(如关节壳体):选用球头铣刀或圆鼻铣刀,球头铣刀可实现曲面连续切削,圆鼻铣刀兼具平面与曲面切削能力,进给效率更高;优化切削角度(前角10°-15°、后角5°-8°),可减少切削力,进一步提升进给速度。

    三、刀具寿命:减少换刀频率,保障连续加工

    刀具寿命越长,连续加工时间越久,换刀频率越低,加工中断时间就越少,整体效率自然越高。提升刀具寿命,可从3个维度入手:

    1.选用高耐磨性材料,如PCD刀具、陶瓷刀具,从源头延长使用寿命;

    2.采用先进涂层技术,如金刚石涂层、TiAlN涂层,其中TiAlN涂层刀具寿命较未涂层刀具提升2-3倍,增强刀具耐磨性与润滑性;

    3.建立完善的刀具维护机制,定期清理刃口积屑瘤、检测磨损状态,避免因过度磨损导致加工中断与返工。

    四、刀具组合与专用刀具:简化工序,进一步提效

    人形机器人精密零件多为多结构、多工序加工,单纯依赖单一刀具难以兼顾效率与精度,采用“专用刀具+复合刀具”的组合方案,可大幅减少换刀次数与加工工序。

    复合刀具应用:加工减速器行星架时,选用车铣复合刀具,一次装夹即可完成车削、铣削、钻孔等多道工序,加工效率提升30%以上;

    专用刀具定制:针对减速器齿轮等特殊结构,定制专用齿轮刀具,可减少齿面精加工工序,效率提升25%以上,同时保障齿面精度。

    关键提醒:效率与精度,不可偏废

    需特别注意,刀具选择不能单纯追求效率而忽视精度。例如,过高的切削速度可能导致零件热变形,影响尺寸精度与形位公差,反而增加返工成本、降低整体效率。因此,优化刀具选择的同时,需同步调整切削参数,实现切削速度、进给量与刀具性能的适配,达成效率与精度的平衡。

    总结

    对于人形机器人精密零件CNC加工而言,刀具选择不是“随便选”,而是“精准配”。从材料、结构参数,到寿命维护、组合应用,每一个环节的优化,都能显著提升加工效率。科学合理的刀具选择方案,不仅能最大化释放CNC设备潜力、缩短加工周期,更能为人形机器人精密零件规模化量产提供核心支撑,助力企业突破量产瓶颈。

  • 人形机器人足部结构构件的CNC加工工艺设计与仿真分析

    人形机器人足部结构构件的CNC加工工艺设计与仿真分析

    人形机器人的行走稳定性与姿态调节能力,主要取决于足部结构构件的加工质量。足部构件作为与地面接触的核心零部件,需同时满足轻量化、高强度、高耐磨性的要求。其薄壁、复杂曲面以及多孔的结构特点,也对CNC加工工艺提出了极高的要求。我们深耕机器人零部件加工领域,依托成熟的工艺设计与仿真分析技术,精准解决人形机器人足部结构构件的加工难点,为机器人厂商提供高精度、高稳定性的加工解决方案。


    针对人形机器人足部结构构件的加工难题,我们遵循“适配结构、精度优先、兼顾效率”的原则,打造了专属的CNC加工工艺体系。设备与刀具的精准匹配是基础:我们选用五轴CNC加工中心,实现一次装夹完成多道加工工序,大幅降低装夹误差;搭配硬质合金涂层刀具,完美适配足部构件常用的铝合金、钛合金等材料,兼顾切削效率与零部件表面质量。

    人形机器人足部结构件CNC加工工艺 (1).png

    装夹方式与工艺路线优化,是解决薄壁结构变形问题的核心。我们采用柔性装夹与辅助支撑相结合的方案,配合真空吸盘与专用工装夹具,并在装夹前对基准面进行精磨处理,从源头杜绝装夹变形。同时,采用“粗加工—应力释放—半精加工—精加工—表面处理”的完整工艺路线,通过去应力退火消除残余应力,将加工余量严格控制在0.05毫米以内,确保尺寸精度。

    差异化切削参数设计,实现精度与效率的双向平衡。针对不同材质的足部构件,精准设定切削速度、进给量与切削深度,并搭配专用切削液,避免刀具磨损与零部件热变形。对于小孔加工,采用分段钻孔工艺,防止钻头断裂与孔位偏移。

    依托CNC加工仿真分析技术,提前规避加工风险,优化工艺方案。通过专业CAD/CAM软件建立足部结构构件三维模型,模拟刀具运动轨迹、切削力与温度分布,预判零部件变形趋势,提前调整工艺参数与装夹方案,保障批量生产的一致性与稳定性,有效降低生产损耗。

    人形机器人足部结构件CNC加工工艺 (2).png

    从工艺设计到仿真优化,从样品试制到批量生产,我们始终以专业技术攻克人形机器人足部构件的加工难题。凭借多年机器人零部件加工经验,可精准适配各类零部件的定制化需求;依托全流程质量管控与高效交付能力,成为众多机器人制造企业的可靠合作伙伴。

    如果您正受人形机器人足部构件加工精度不足、变形难以控制等问题困扰,欢迎联系我们。我们提供图纸审核、工艺优化、样品试制等免费服务,以专业技术护航产品品质,携手助力人形机器人产业发展。



  • CNC加工中的表面处理技术对人形机器人部件性能的影响

    CNC加工中的表面处理技术对人形机器人部件性能的影响

    人形机器人部件经CNC加工成型后,表面处理作为关键后续工序,直接决定部件综合性能,影响机器人使用寿命、运行稳定性与安全性。其核心是通过改变表面物理、化学特性,优化耐磨性、耐腐蚀性等关键指标,适配不同部件使用需求,具体影响体现在四大方面。

    一、提升耐磨性,延长部件使用寿命

    机器人关节轴、齿轮等运动部件需承受频繁摩擦与冲击,易磨损失效。表面处理可形成高硬度耐磨保护层,如铝合金关节轴经硬质阳极氧化,表面硬度从HV100提升至HV350以上,耐磨性提升5-8倍;减速器齿轮氮化处理后,表面氮化层硬度达HV800以上,减少齿面磨损。喷涂PTFE润滑涂层可降低摩擦系数,提升运行平稳性。

    文章修改 (1).png

    二、增强耐腐蚀性,适应复杂使用环境

    机器人应用场景广泛,部分环境潮湿、有腐蚀性气体,易导致部件锈蚀。表面处理可构建防腐保护层,如铝合金结构件经阳极氧化+封闭处理,可在湿度80%以上环境正常使用5年以上;不锈钢钝化处理可增强抗晶间腐蚀能力,适配医疗等场景。户外部件可采用电泳涂装等方式强化防腐。

    三、优化表面质量,保障装配精度与运动性能

    传感器支架、关节壳体等精密部件对表面质量要求极高,表面缺陷易引发装配干涉。表面处理可优化表面状态,如传感器支架安装面经抛光研磨,Ra从0.1μm降至0.02μm以内,提升安装精度;关节孔系珩磨处理可提高圆度,减少运动卡滞,提升灵活性。

    四、提升表面硬度与强度,增强部件承载能力

    骨架、关节壳体等承载部件需承受自身重量与冲击力,表面处理可在不改变内部组织的前提下提升硬度强度。钛合金骨架激光熔覆处理后,硬度提升40%以上;合金钢关节渗碳处理可增加表面碳含量,提升抗冲击能力,部分技术还能提升疲劳强度,保障运行安全。

    需注意,表面处理需结合部件材料与需求,避免过度处理导致性能下降。合理选用表面处理技术,可全面提升部件综合性能,为机器人稳定长效运行提供保障。



  • 人形机器人减速器核心零件的CNC加工精度提升策略

    人形机器人减速器核心零件的CNC加工精度提升策略

    减速器是人形机器人的“动力心脏”,齿轮、行星架等核心零件的加工精度,直接决定减速器的传动效率、噪声水平与使用寿命。当前人形机器人对核心零件的精度要求达到微米级,CNC加工是实现这一要求的核心手段,掌握4大核心策略,就能高效提升加工精度!


    一、机床精度管控:筑牢精度基础

    机床是高精度加工的硬件核心,直接决定精度下限。优先选用高刚性立式加工中心或车铣复合机床,确保定位精度≤0.001mm、重复定位精度≤0.0005mm。定期用激光干涉仪校准丝杠间隙、导轨平行度等关键参数,同时控制车间温湿度与振动,避免环境因素引发精度波动。

    二、工艺优化:精度提升核心

    采用“粗加工-半精加工-精加工-超精加工”多阶段流程,合理分配各工序加工余量,减少加工应力累积与零件变形。切削参数采用低切削力方案,例如齿轮加工时,切削速度控制在800-1200r/min、进给量0.05-0.1mm/r,最大化降低加工误差。

    三、刀具管理:稳定精度关键

    选用硬质合金涂层等专用高精度刀具,适配不同核心零件加工需求。建立刀具全生命周期管理机制,实时跟踪磨损状态,当磨损量超0.002mm立即更换。通过刀具预调仪精准测量尺寸,输入CNC系统实现补偿,保障批量加工精度一致。

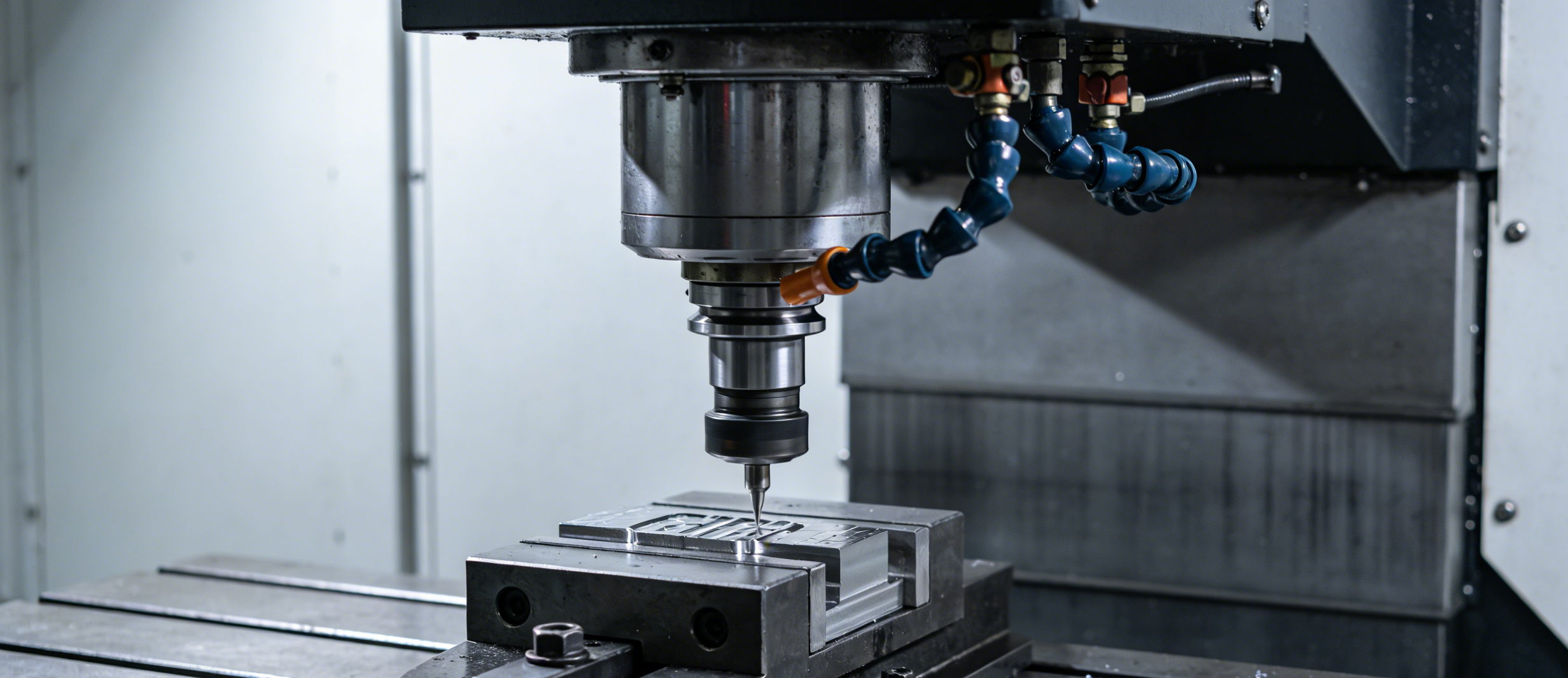

    人形机器人减速器核心零件CNC加工精度提升策略 (1).png



    四、检测闭环:守住精度底线

    建立“加工-检测-补偿-再加工”闭环管控体系,每道工序用三坐标测量仪、表面粗糙度仪检测尺寸与表面质量。针对机床、刀具等误差来源,通过CNC系统针对性补偿,搭配SPC方法统计分析精度数据,预判波动趋势,实现精准控差。

    总结:以机床精度为基础、工艺优化为核心、刀具管理为支撑、检测闭环为保障,四大策略协同发力,可高效实现人形机器人减速器核心零件的微米级加工精度,满足机器人高性能运行需求。

    想让这些高精度加工策略落地,可选东莞市瑞盛精密科技。深耕精密CNC加工十余年,设备与检测仪器齐全,贴合前文四大策略,人形机器人核心零件加工经验成熟,精准匹配微米级需求。



  • 五轴CNC加工:人形机器人复杂部件成型核心

    五轴CNC加工:人形机器人复杂部件成型核心

    人形机器人的关节、骨架等核心部件,这类部件多采用一体化设计,兼具多曲面、多孔系的复杂结构特征,对加工精度与效率要求极高。传统三轴 CNC 加工因需多次装夹,极易产生误差累积,还会削弱零件刚性,难以适配人形机器人的加工需求。在此背景下,五轴 CNC 加工凭借“ X、Y、Z 轴线性运动 + A、C 轴旋转运动”的多自由度优势,实现一次装夹即可完成一体化成型,成为破解加工痛点的核心技术。




    三大核心优势,精准破解加工难题

    相较于传统三轴加工,五轴 CNC 加工的优势体现在加工全流程,从精度、适配性到零件性能,全方位满足人形机器人核心部件的加工要求。

    减少装夹次数,从根源降低误差累积

    一体化部件对位置精度的要求严苛,传统三轴加工的多次装夹,会让误差不断叠加,最终影响零件使用效果。而五轴 CNC 加工通过一次装夹完成多面特征加工,直接从根源规避了装夹误差。以人形机器人腰部旋转关节为例,经五轴加工后,其同轴度等公差可精准控制在 0.005mm 内,加工精度较传统工艺提升 40% 以上。

    多自由度联动,完美适配复杂曲面加工

    机器人关节、足部等部件的复杂自由曲面,是加工的一大难点 —— 传统三轴加工需多工序拼接加工,很容易出现曲面衔接不畅、表面粗糙等问题。五轴 CNC 加工可灵活调整刀具姿态,始终保持最佳切削角度,提升加工精度与表面质量。以膝关节弧形壳体为例,加工后表面粗糙度Ra≤0.02μm,轮廓度误差≤0.003mm。

    一体化成型,强化刚性优化结构设计

    传统拼接加工的部件,其连接部位是薄弱环节,长期运动中易出现松动、断裂问题。五轴 CNC 一体化加工减少了拼接环节,大幅提升了零件的刚性与运行可靠性。经实际验证,机器人骨架经五轴加工后,承载能力提升 30% 以上,同时降低运动噪声,还能为轻量化设计提供更大空间。

    新对话 (1).png



    工艺配套体系,释放五轴加工核心价值

    值得注意的是,五轴 CNC 加工的核心优势,并非仅靠一台高精度设备就能实现,想要将技术优势转化为实实在在的加工成果,需围绕 “高精度、高效率” 的核心目标,构建 “设备 + 工艺 + 检测” 的全流程配套优化体系,为加工质量保驾护航。

    1. 优化刀具路径:借助专业 CAD/CAM 软件开展刀具路径仿真,提前预判加工过程中的刀具干涉问题,优化切削路径,避免刀具、零件与工装发生碰撞损伤,保障加工的连续性。

    2. 适配高精度设备:选用高精度、高刚性的五轴机床,确保设备的定位精度与重复定位精度达标,从硬件层面筑牢高精度加工的基础。

    3. 实时检测补偿:搭配专用切削刀具与在线检测设备,实现加工过程的实时监控,同时对产生的微小误差进行动态补偿,确保零件精度稳定达标,规避批量加工的质量风险。

    总结

    面对人形机器人复杂部件一体化成型的加工挑战,五轴 CNC 加工凭借三大核心优势精准破局:一次装夹破解高精度加工痛点,多自由度联动满足复杂曲面切削需求,一体化成型保障机器人运动可靠性。再叠加 “设备 + 工艺 + 检测” 的全流程配套优化,五轴 CNC 加工为人形机器人核心构件的高精度、高效率、轻量化制造,提供了不可替代的技术支撑。

    未来,随着五轴加工技术的持续迭代,以及工艺配套体系的不断完善,这项技术将进一步推动人形机器人核心部件制造实现降本增效,加速人形机器人的产业化落地进程,也将为智能制造行业的升级发展,注入全新的技术动力。

  • 人形机器人传感器支架CNC精密加工:四大核心技术要点解析

    人形机器人传感器支架CNC精密加工:四大核心技术要点解析

    在人形机器人感知系统中,传感器支架是“承托核心”,负责固定视觉、力觉等关键传感器,其加工精度直接决定测量准确性,影响机器人运动控制的稳定性。该支架多具备多孔系、薄壁、复杂曲面特征,需满足高精度、高刚性、轻量化要求,对CNC加工技术提出极高挑战。结合实操经验,实现其高精度量产,需把控定位装夹、刀具选择、工艺参数、检测校准四大核心要点,具体解析如下:




    一、定位装夹:减少误差累积

    定位装夹是精度保障的第一道防线,核心原则为“基准统一、减少变形、稳定装夹”。加工基准需与设计、装配基准一致,优先选用平面度优良的端面为核心基准,采用“一面两销”装夹方式提升稳定性,避免加工偏移。针对薄壁结构,采用橡胶垫、真空吸盘等柔性装夹,分散装夹力防变形;多孔系支架定制专用工装,实现“一次装夹、多工序加工”,减少多次装夹误差。装夹前需精磨定位基准,确保平面度≤0.002mm,奠定精度基础。

    二、刀具选择:保障加工质量

    刀具选型直接影响加工效率与质量。铝合金支架优先选用金刚石涂层或PCD刀具,减少积屑瘤;钛合金硬度高,选用钨钴钛类硬质合金刀具适配高温切削;工程塑料支架选用高速钢刀具,防止崩边开裂。此外,加工φ2mm以下微孔用整体硬质合金小径钻头,复杂曲面用球头铣刀,保障尺寸与轮廓精度。

    三、工艺参数:平衡精度与效率

    工艺参数优化是平衡精度与效率的关键,需遵循“粗加工-半精加工-精加工”阶梯路线,合理分配余量:粗加工快速去冗余,余量0.5-1mm;半精加工消除变形与粗糙度,余量0.1-0.2mm;精加工把控尺寸精度,余量≤0.05mm。切削参数按需调整:铝合金切削速度1500-2000r/min、进给量0.1-0.15mm/r;钛合金降低至速度300-500r/min、进给量0.05-0.1mm/r,防过热磨损。精加工优先顺铣,减少切削力对精度的影响。

    修改文章并配插图 (1).jpg

    四、检测校准:保障精度稳定

    检测校准是精度闭环的最后一环,核心为“全面检测、精准溯源、及时修正”。加工完成后,用三坐标测量仪检测孔位、孔径等关键参数,激光干涉仪检测平面度、平行度,误差严控在0.005mm内。对超差零件,分析刀具、装夹或设备偏差根源,针对性整改返工。同时定期校准CNC机床与检测设备,保障批量生产一致性。

    结语:精准把控,赋能人形机器人感知升级

    人形机器人传感器支架的CNC精密加工,是一项系统性工程,定位装夹的精度、刀具选择的适配、工艺参数的优化、检测校准的闭环,四大要点环环相扣、缺一不可。只有精准把控每一个环节的技术细节,才能生产出满足感知系统需求的高品质支架,为人形机器人的稳定运行提供核心保障。

    如果您有人形机器人传感器支架及其他精密机械零件的加工需求,欢迎随时联系我们——我们拥有专业的CNC加工团队、高精度加工设备与完善的质量管控体系,可根据您的定制需求,提供从工艺设计、加工生产到检测交付的一站式解决方案!

  • 铝合金与人形机器人结构件:CNC加工的选材与工艺优化

    铝合金与人形机器人结构件:CNC加工的选材与工艺优化

    在人形机器人的研发与生产中,结构件是决定其运动性能、承载能力与使用寿命的核心载体。而铝合金凭借密度小、强度高、耐腐蚀、易加工的天然优势,成为人形机器人结构件的首选材料,广泛应用于骨架、关节壳体、电池仓、传感器支架等关键部件。

    对于CNC加工而言,铝合金的选材是否合理、工艺是否适配,直接决定了结构件的加工效率、精度与最终性能。因此,结合人形机器人的使用场景与性能需求,开展针对性的选材与工艺优化,是推动人形机器人结构件加工技术升级的关键方向。




    一、选材核心:兼顾轻量化、强度与加工性

    人形机器人需在保证运动灵活性的同时承载自身重量与外部载荷,这就要求结构件必须在满足强度要求的前提下实现轻量化,以此降低运动能耗。因此,铝合金的选材需牢牢把握“轻量化、强度、加工性”三大核心需求,结合不同结构件的功能差异精准匹配材质。

    结合当前行业应用实践,三类铝合金在人形机器人结构件中应用最为广泛:

    • 6061铝合金:具备优良的综合力学性能、耐腐蚀性与加工性,是兼顾“性能与成本”的优选材质,适合制造机器人骨架、电池仓等承载适中的核心结构件。

    • 7075铝合金:强度优势突出,抗拉强度可达500MPa以上,属于高强度铝合金范畴。尽管加工难度相对较大,但能满足关节壳体、腰部旋转部件等高强度承载部件的性能需求,是提升机器人核心运动部位可靠性的关键材质。

    • 5052铝合金:塑性优良且耐腐蚀性极强,尤其适合制造足部结构件等易受摩擦、潮湿环境腐蚀的部件,能有效提升结构件的使用寿命。

    值得注意的是,选材时需重点关注铝合金的供货状态,优先选用时效处理后的材料。时效处理可提升铝合金的力学性能稳定性,大幅减少加工后出现变形的风险,为后续加工精度保障奠定基础。

    二、工艺优化:破解核心痛点,保障加工质量

    铝合金结构件的CNC加工并非易事,切削过程中易产生积屑瘤、加工变形、表面质量不佳等核心痛点,直接影响结构件的精度与性能。针对这些问题,需从切削参数、装夹方式、加工顺序、精度监控与表面处理等多维度开展工艺优化。

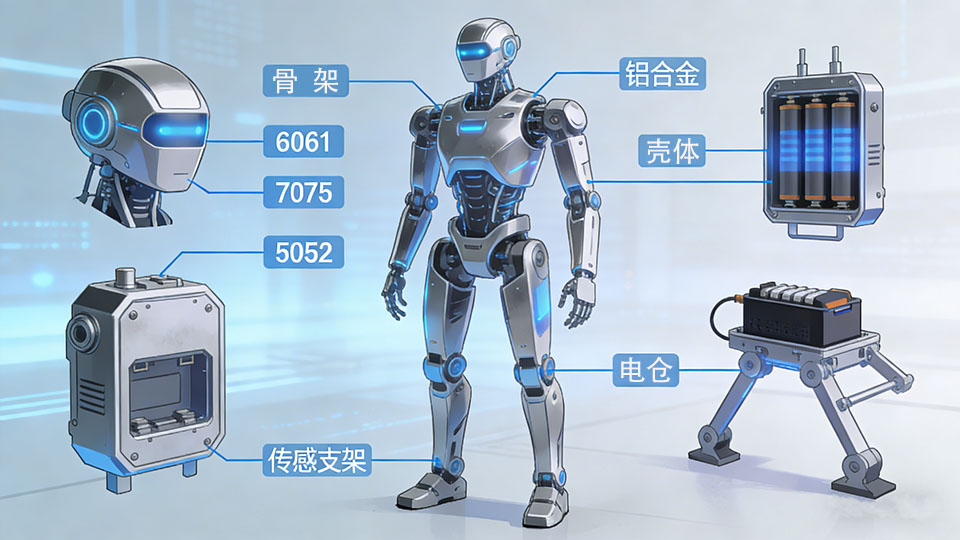

    修改文章并配插图 (1).jpg



    1. 优化切削参数,抑制积屑瘤

    积屑瘤是铝合金CNC加工中最常见的问题之一,其产生会导致加工表面粗糙度增加、尺寸精度下降,根源在于切削温度过高与刀具磨损。对此,需从“参数调整+刀具选型”双管齐下:

    在切削参数方面,采用“高切削速度、适中进给量、小切削深度”的组合方案——切削速度控制在1200-2500r/min,进给量保持在0.1-0.2mm/r,切削深度设定为0.5-1mm,既能提升切削效率,又能有效降低切削温度,减少积屑瘤产生的温床;在刀具选型上,优先选用钨钴类硬质合金刀具或金刚石涂层刀具,这类刀具的表面润滑性好,能减少与铝合金的粘附,从根源上抑制积屑瘤的形成。

    2. 精准控制加工变形,保障结构稳定性

    铝合金刚度较低,在装夹力、切削力的作用下极易产生变形,尤其是壁厚小于3mm的薄壁结构件,变形问题更为突出。解决这一问题需从“装夹方式、加工顺序、应力消除”三个关键环节入手:

    装夹方式需适配结构件类型:平板类结构件采用多点支撑装夹,避免局部受力过大导致变形;壳体类部件采用芯轴装夹,提升装夹稳定性与受力均匀性。加工顺序遵循“先外后内、先粗后精、对称加工”的原则,减少加工过程中的应力累积;同时,在粗加工后及时进行去应力处理,消除材料内部的残余应力,避免精加工后出现二次变形。

    3. 强化精度保障与表面处理,提升最终性能

    结构件的精度与表面性能直接影响人形机器人的运动协调性与使用寿命,需在加工后期重点强化:

    精度控制方面,借助五轴CNC机床实现复杂结构件的一体化加工,减少多次装夹带来的误差;同时引入在线检测技术,实时监控加工尺寸,发现偏差及时进行误差补偿,确保加工精度符合设计要求。表面处理则根据结构件的功能需求精准匹配工艺:机器人骨架等部件采用阳极氧化处理,提升表面硬度与耐腐蚀性;关节壳体等精密部件采用硬质阳极氧化处理,使表面硬度达到HV300以上,同时保证表面平整度;外观部件采用喷砂、拉丝处理,提升整体美观度。

    结语

    铝合金作为人形机器人结构件的核心材质,其选材的科学性与工艺的优化程度,直接决定了结构件的加工质量与性能上限。通过精准匹配铝合金材质与结构件功能需求,针对性破解CNC加工中的核心痛点,实现选材与工艺的协同优化,既能充分发挥铝合金的材料优势,又能提升结构件的加工效率与可靠性,为人形机器人产业的高质量发展提供核心支撑。

  • 人形机器人关节部件的 CNC 加工工艺难点与解决方案

    人形机器人关节部件的 CNC 加工工艺难点与解决方案

    关节部件堪称人形机器人的 “运动核心”。它如同人类的关节,既负责传递动力,又承担调整姿态的作用,其加工质量不仅直接关系到机器人运动的灵活性与运行稳定性,更是决定机器人负载能力的关键因素。这类部件涵盖齿轮、轴类、壳体、摆臂等多种类型,大多具有结构复杂、精度要求严苛、材质特殊的特点,给 CNC 加工带来诸多技术难题。下文将详细剖析这些核心难点,并给出对应的解决办法,助力企业提升加工效率与产品质量。

    一、人形机器人关节部件的 CNC 加工主要面临四大难点

    1.复杂结构加工难度大许多关节部件存在复杂曲面、异形孔及交叉孔等结构,采用传统加工方式难以实现高精度加工。

    2.精度要求极其严苛关节部件的尺寸误差需控制在 ±0.005 毫米以内 ,平行度、垂直度等形位误差要限制在0.003 毫米以内;同时零件表面需具备足够光洁度,粗糙度需达到Ra0.8 微米以下。

    3.材料切削难度高为兼顾机器人的轻量化与坚固性,关节部件多采用铝合金、钛合金、高强度不锈钢等材料。这类材料硬度高、韧性强,切削过程中易产生大量热量,还会造成刀具的严重磨损。

    4.加工变形难以控制部分关节部件为薄壁结构,壁厚不足 2 毫米,切削产生的力与热极易导致零件变形,影响加工精度。




    二、复杂结构加工难题的解决办法

    核心方案是采用五轴 CNC 加工设备,并配套专用设计夹具。五轴 CNC 设备可同时驱动 X、Y、Z 三个直线轴与 A、C 两个旋转轴联动运行,无论是复杂曲面还是异形结构,都能实现多角度、全方位加工,避免因多次装夹零件产生的定位误差。

    同时,根据关节部件的具体结构设计专用工装夹具。例如针对齿轮、轴类零件,可采用一体式夹具,一次装夹即可完成多道工序加工,减少装夹次数,兼顾加工效率与精度。

    此外,借助 CAD/CAM 软件规划加工路径,采用等高线切削、螺旋线切削等方法优化刀具运动轨迹,保障复杂结构的精准加工。

    三、超高精度要求的应对策略

    设备层面,选用配备高刚性机身与高精度直线导轨的高精度 CNC 机床;工艺层面,优化各项切削参数,采用高速切削技术(切削速度不低于 3000 转 / 分钟),降低切削力与切削热对精度的影响。同时,选用金刚石涂层刀具、PCD 刀具等高精度刀具,既能提升切削精度,又能延长刀具使用寿命。检测层面,利用三坐标测量仪对零件进行全尺寸检测,搭配激光干涉仪检测机床自身精度,确保加工零件符合设计要求。

    四、难切削材料的处理方案

    关键在于选对刀具并匹配合适的切削参数。加工铝合金关节部件时,适合选用硬质合金刀具,切削速度控制在2000–3000 转 / 分钟,进给量控制在0.1–0.2 毫米 / 转,同时采用乳化液冷却,减少切削产热。加工钛合金关节部件时,可选用 PCD 刀具或硬质合金刀具,适当降低切削速度(500–800 转 / 分钟)、增大进给量,并采用高压冷却技术,及时带走切削热量,减轻刀具磨损。

    另外,对刀具进行 TiN、TiAlN 等涂层处理,能提高刀具硬度与耐磨性,延长其使用寿命。

    五、加工变形的控制措施

    需从装夹方式与工艺流程两方面进行优化。装夹环节,采用柔性装夹或增设辅助支撑。例如加工薄壁壳体零件时,采用真空吸盘装夹,搭配弹性支撑块,降低装夹力导致的零件变形。

    工艺流程上,采用 “粗加工 — 半精加工 — 精加工” 的分阶段加工模式,粗加工后对零件进行时效处理,消除内部应力,再开展半精加工与精加工,可有效减少加工变形。同时,在精加工阶段采用小切削量、高转速的切削策略,降低切削力对零件的影响,避免变形问题。

    文档上传与润色 (1).png

    通过上述解决方案,可有效攻克人形机器人关节部件 CNC 加工的技术难点,提升加工精度与效率,为关节部件的批量生产提供技术支撑。随着人形机器人产业的快速发展,关节部件的结构将日趋复杂,精度要求也会不断提高。未来,CNC 加工技术需持续创新,结合数字化、智能化技术优化加工工艺,助力人形机器人产业高质量发展。



  • CNC 加工:人形机器人核心零部件的精度控制核心技术

    CNC 加工:人形机器人核心零部件的精度控制核心技术

    在人形机器人产业飞速发展的当下,核心零部件的加工精度已成为决定产品性能上限的关键 —— 从关节减速器到传感器支架,每一个部件的尺寸公差、形位公差都需精准锁定在微米级,这是保障机器人运动流畅、低噪运行且延长使用寿命的基础。而 CNC 加工凭借其自动化、高精度、高稳定性的核心优势,成为人形机器人核心零部件制造的核心工艺。本文将深入拆解 CNC 加工在人形机器人核心零部件制造中的精度控制逻辑与实操技术,为行业实操提供切实参考。

    人形机器人核心零部件涵盖关节部件、传动部件、结构支架、传感器外壳等多个品类,虽不同部件的精度标准存在差异,但 “高精度、高刚性、轻量化” 是贯穿始终的核心要求。以关节部件为例,其内部齿轮的齿廓精度需达到 IT5 级以内,轴类零件的圆度公差更是不能超过 0.002mm,一旦超出精度范围,极易导致机器人运动卡顿、噪音增大,严重时还会缩短设备使用寿命。而 CNC 加工实现高精度控制的核心逻辑,在于构建 “设备精度 + 工艺优化 + 检测校准” 的三维协同体系。

    一、设备精度:精度控制的基础支撑

    设备本身的精度性能,是实现零部件高精度加工的前提。用于人形机器人零部件制造的 CNC 设备,在硬件配置上有着严苛要求:床身选用铸铁或花岗岩材质,能有效抑制切削振动带来的精度偏差;主轴转速需达到 10000r/min 以上,搭配陶瓷轴承,可确保切削过程的稳定可靠;伺服系统采用闭环控制模式,能实现位置与速度的精准反馈,定位精度可控制在 ±0.001mm 以内。此外,五轴 CNC 设备的广泛应用,成功破解了复杂曲面零部件的加工难题,通过多轴联动技术,可实现一次装夹完成多面加工,从根源上避免了多次装夹造成的定位误差。




    二、工艺优化:精度提升的关键路径

    工艺方案的科学优化,是进一步提升加工精度的核心环节。在刀具选择上,需根据零部件材质特性精准匹配 —— 加工铝合金时选用硬质合金刀具,加工钛合金则采用 PCD 刀具,同时合理设定切削速度、进给量、切削深度等参数,最大限度减少刀具磨损和切削热变形。在加工路径规划中,采用螺旋切削、分层切削等科学策略,避免切削力突变引发的零件变形;针对薄壁类零部件,通过刚性装夹或辅助支撑的方式,降低加工过程中的变形误差。此外,借助仿真软件对加工全过程进行模拟推演,提前预判可能出现的精度问题,进而优化加工方案,大幅提升加工成功率。



    为文章配插图 (1).png

    三、检测校准:精度保障的闭环环节

    完善的检测校准体系,是确保加工精度的闭环保障。零部件加工完成后,需运用三坐标测量仪、激光干涉仪、圆度仪等高精度检测设备,对尺寸精度、形位精度、表面粗糙度等关键指标进行全面检测。对于检测中发现的超差零件,深入分析误差产生的根源,通过调整加工参数、优化装夹方式等措施进行针对性整改。同时,建立定期设备校准机制,对 CNC 设备的主轴精度、导轨精度、伺服系统精度等进行常态化校准,确保设备长期处于高精度运行状态。

    除了设备、工艺、检测三大核心要素,环境因素对 CNC 加工精度的影响也不容忽视。车间的温度、湿度、振动等都会间接影响零部件加工精度,因此需搭建恒温车间(将温度严格控制在 20±2℃),并安装专业减震装置,有效隔绝环境干扰。

    随着人形机器人产业朝着轻量化、高负载的方向快速发展,市场对核心零部件的加工精度提出了更高要求。未来,CNC 加工技术需持续迭代升级,积极融合人工智能、数字化孪生等前沿技术,推动精度控制向智能化、自动化方向迈进,为人形机器人产业的高质量发展提供坚实的制造支撑。

  • 人工智能服务器冷却系统与数控加工工厂的供需协作

    人工智能服务器冷却系统与数控加工工厂的供需协作

    一、什么是AI服务器冷却系统?

    AI服务器是专为运行深度学习、大模型训练与推理等人工智能任务设计的高性能计算设备。其核心组件(如GPU集群、大功率CPU、高速内存等)在高强度运行过程中会产生大量热量,AI服务器冷却系统正是针对这一核心痛点研发的专用散热解决方案。其核心功能在于及时导出热量,将服务器内部部件稳定控制在安全工作温度范围内,从而避免因高温导致的性能降频、硬件损毁或系统停机等问题。

    AI服务器是一种高性能的计算设备,专门用于运行人工智能任务(如深度学习和大模型训练和推理)。它的核心组件(GPU集群、大功率cpu、高速内存等)在高强度运行时会产生大量的热量。AI服务器散热系统是针对该问题开发的专用散热解决方案。其核心功能是及时散热,使服务器内部部件保持在安全的工作温度范围内,防止因温度过高而导致性能限制、硬件损坏或系统停机。

    AI服务器冷却的主流技术形式主要包括以下三类:

    1. 液冷技术:采用水冷液、氟化液等冷却流体,通过直接或间接接触发热部件实现散热,是当前高密度GPU集群场景下的主流解决方案。相较于传统风冷,其散热效率大幅提升,可精准匹配人工智能训练等长期高负荷运行需求。


    2.高效风冷技术:配备大直径静音风扇与高密度散热片,结构简洁、成本可控,适用于中低功耗AI服务器或边缘计算等散热需求相对温和的场景。

    3.混合散热技术:融合液冷与风冷的技术优势,对GPU等局部高发热量核心部件采用液冷精准散热,对整体设备环境采用风冷统筹控温,实现散热效率与成本控制的双重平衡。

    二、与数控加工(CNC)工厂的核心关联

    AI服务器冷却系统与数控加工(Computer Numerical Control,简称CNC)工厂的关联,核心围绕“供应链协同”与“技术反向赋能”两大维度展开,具体可分为以下两个层面:

    (一)核心纽带:数控加工是冷却系统的关键制造支撑

    AI服务器冷却系统的核心硬件(如散热器、水冷块、液冷模块的管道支架、风冷组件的翅片底座等),均依赖数控加工技术实现高精度制造,具体体现在三个方面:

    4.满足微米级匹配精度要求:散热组件需与AI服务器核心硬件(GPU、CPU等)实现精准贴合,公差通常要求达到微米级。而数控加工的定位精度可高达±0.005mm,能够精准匹配这一严苛标准,确保散热部件与发热元件的充分接触,保障散热效率。

    5.适配复杂结构加工需求:液冷模块的流道设计、冷却翅片的密集齿形结构、定制支架的异形轮廓等复杂结构,均需通过数控铣床、数控车床等设备实现高效加工。尤其针对铝合金、铜等导热性能优异的金属材料,数控加工可在保障加工效率的同时,兼顾材料结构完整性与导热性能稳定性。

    6.供应链中的上游支撑作用:数控加工工厂是AI服务器冷却系统产业链中的重要硬件供应商,主要为英维克(Envicool)、华为、维谛(Vertiv)等制冷解决方案厂商提供定制化精密结构件,构成AI服务器产业链不可或缺的上游支撑环节。

    (二)反向赋能:AI技术助力数控加工工厂智能化升级

    尽管数控加工工厂是AI服务器冷却系统的“硬件制造商”,但反过来,AI服务器(及其冷却系统保障的稳定运行)也为数控加工工厂的智能化转型提供核心支撑——各类AI应用的稳定落地,均离不开AI服务器冷却系统的可靠散热保障,具体应用场景包括:

    7.引入基于AI服务器运行的AI视觉检测系统,可实时检测加工完成的散热部件,精准识别尺寸偏差、表面瑕疵等问题,大幅提升质检效率与检测精度;

    文章配图 (1).png

    8.借助AI算法优化数控机床的切削速度、进给量等核心加工参数,实现加工过程的动态调控,有效提升散热部件的加工效率与成品率。

    三、结论

    AI服务器冷却系统与数控加工工厂的核心关系是“双向供需协作”:一方面,数控加工工厂凭借高精度加工能力,为AI服务器冷却系统提供核心硬件支撑,是产业链上游的关键保障;另一方面,AI服务器在冷却系统的可靠保障下稳定运行,反向为数控加工工厂的智能化升级赋能。两者形成“制造支撑—技术回馈”的产业链双向联动,共同推动人工智能与高端制造产业的协同发展。
